产品性能

l 整体系统解决方案

l 单通道瞬时带宽1GHz

l 具备同时多信号处理能力

l 具备高速实时流水处理能力

l 具备雷达脉冲全参数及方向测量功能

l 具备全脉冲数据和中频信号的长时间存贮能力

应用方向

l 雷达信号侦察

l 战场电磁环境模拟测试

主要技术指标

l 通道数：4个

l 输入中频频率：1.8GHz

l 瞬时带宽：1GHz（单通道）

l 工作频率范围：2~18GHz（配合前端接收机）

l 接收灵敏度：优于-72dBm（配合前端接收机）

l 适应脉冲宽度：100ns~1ms

l 瞬时动态范围：≥40dB

l 测频精度：优于0.5MHz（rms）

l 时间精度：优于50ns（rms）

l 幅度精度：优于1dB（rms）

l 测向功能：支持比幅、比相测向，精度由测向方式及天线布设决定

接口

l 信号输入：SMA

l 数据接口：以太网

l 控制接口：J30J

供电

l 单电源12V

结构尺寸

l 结构：147mm*144mm*17mm（标准6U VPX模块或定制其他结构）

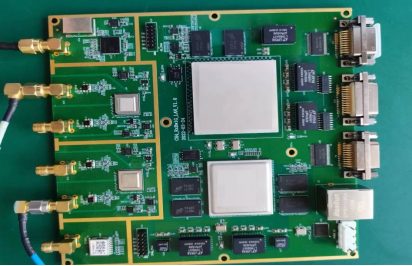

模块实物

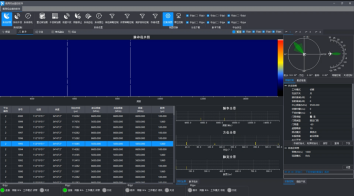

系统工作界面
